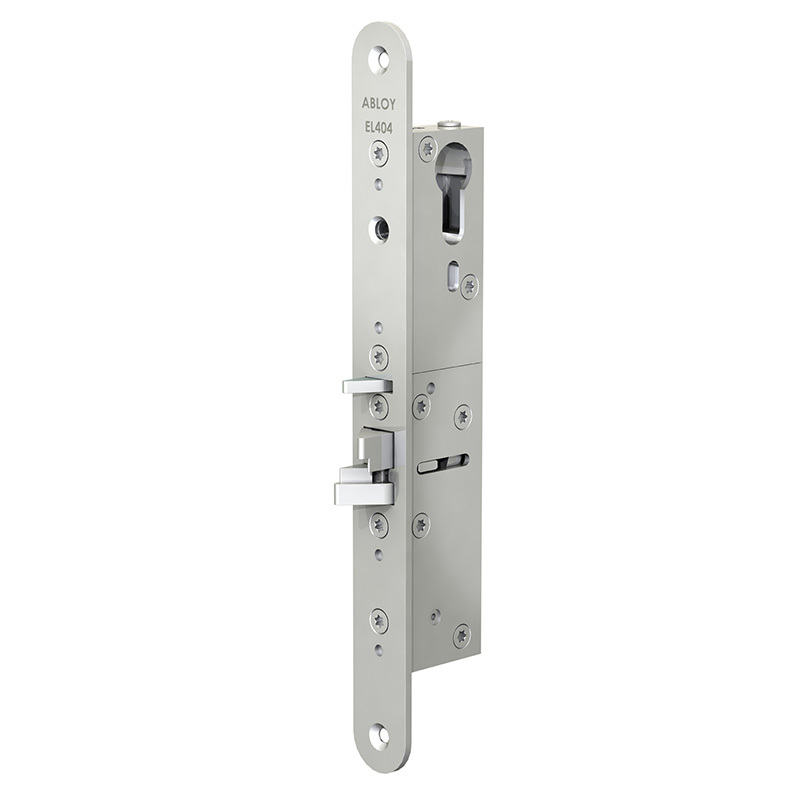

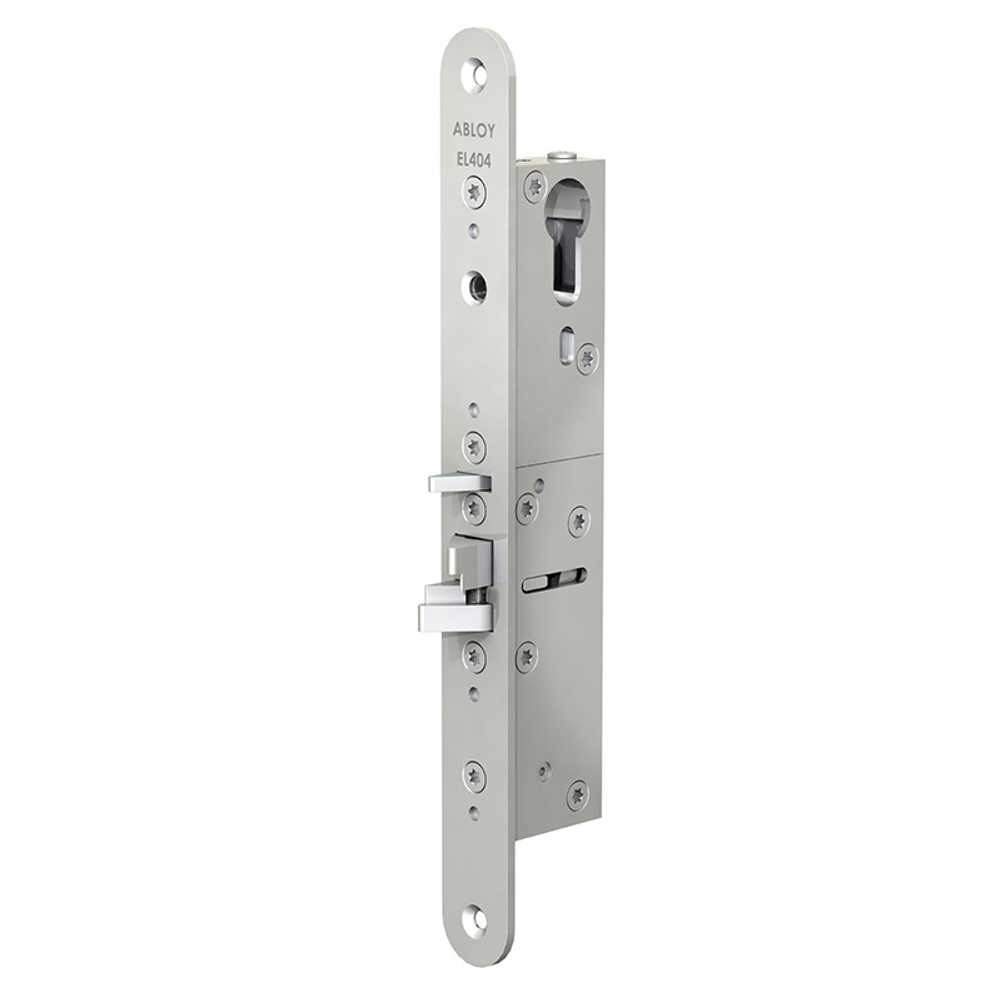

EL404 - электромеханический замок с ригелем двойного действия облегченной конструкции.
Данная модель замка хорошо подходит для внутренних и наружных узкопрофильных дверей.
Для установки в замок годится любой цилиндр в исполнении DIN-евростандарт.
Установка замка может быть как вертикальной, так и горизонтальной.
Этот замок является заменой старым корпусам замков с двойным ригелем EL414, EL415.
В отличии от EL414 и EL415 этот замок:- Не имеет сторонности (правый и левый)
- Имеет большой диапазон рабочего напряжения (от 12 до 24 В)
- Имеет регулируемую функцию: Закрыт без питания/Открыт без питания
- Регулируемый бэксэт (25мм, 30 мм, 35 мм)
Электромеханический замок EL404 действует как при включенном так и при включенном электрическом управлении. Данная функция настраивается при установке замка в дверь. Когда электропитание включено замок действует следующим образом: при подаче сигнала электрического управления дверь открывается нажатием либо к себе, либо от себя. Замок оснащен встроенным микропереключателем для указания открытого/закрытого положения двери. При закрывании двери ригель всегда автоматически фиксируется. Ригель обладает специальной конструкцией, что по сравнению с электрической запорной планкой обеспечивает более надежное запирание.
Замок всегда может быть открыт при помощи ключа или поворотной кнопки цилиндра.
Управление замком может осуществляться различными импульсными устройствами (считывающие устройства, кнопки, таймеры). двойного действия, что позволяет использовать замок в маятниковых дверях. Кроме того, они предлагают экономичный способ электрического запирания, который является высокоэффективным по сравнению, например, с электрозащёлками. Замок может быть соединен с автоматикой для распашных дверей и хорошо подходит для применения с системами контроля доступа.
Размеры врезки EL404 не совпадают с корпусами EL414, EL415. Для смены замков необходимо заказать планку 816238.
Технические характеристики:- Рабочее напряжение: 12В-24В пост. тока (-10%/+15%)
- Потребление тока: макс. 550 мА (12В пост.) холостого хода 240 мА (12В пост.) макс. 270 мА (24В пост.) холостого хода 110 мА (24В пост.)
- Рабочая температура: -20°С ... +60°С
- Выход ригеля: 14,5 мм

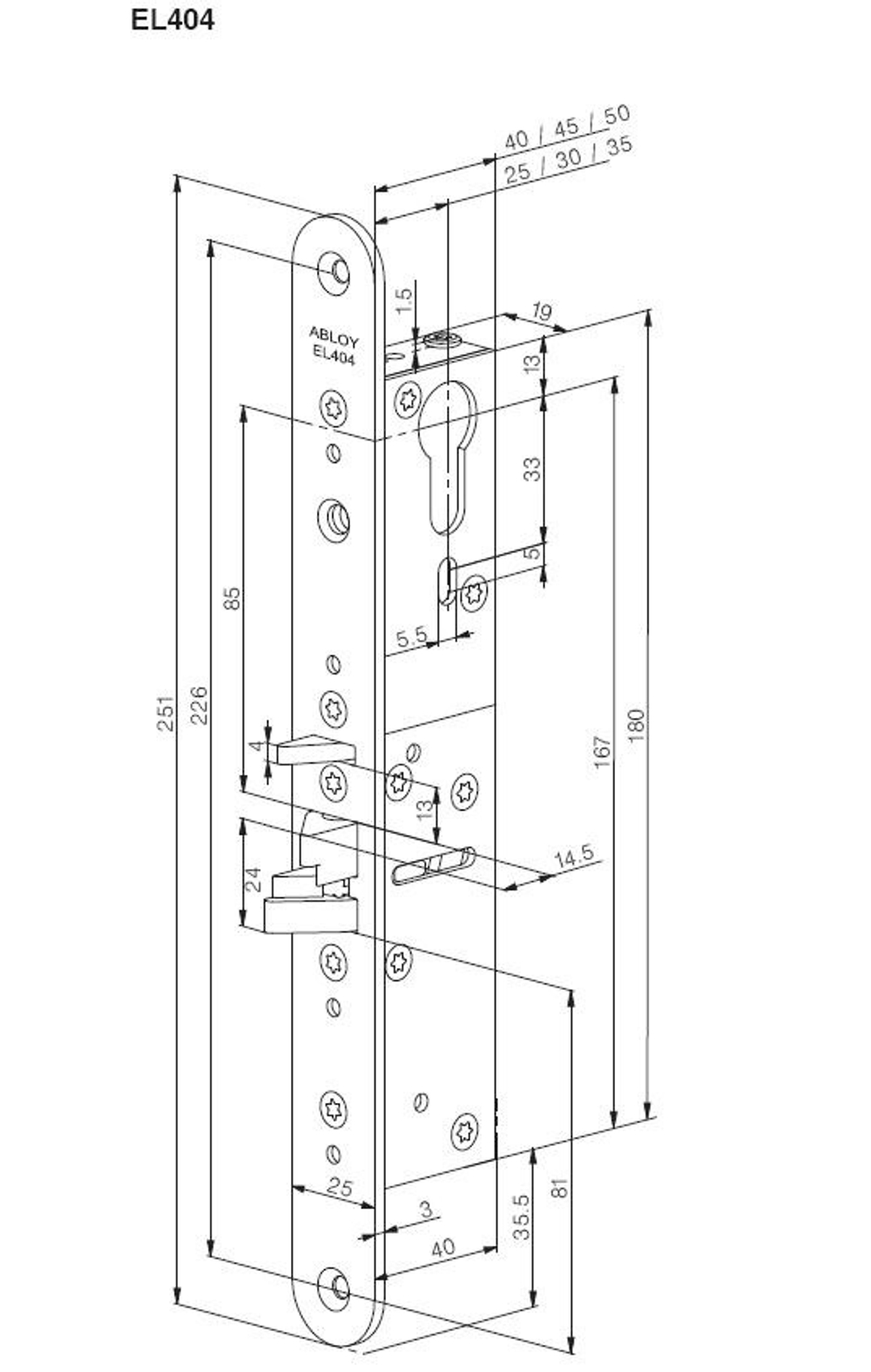

- Регулируемый бэксэт (расстояние от поверхности передней планки до середины отверстия под цилиндр): 25/30/35 мм
- Передняя планка: 25 мм
Сталь хромированная.
Индикация:Положение ригеля двойного действия.
Внимание!Не рекомендуется использовать замок в дверях с уплотнителем.
Замок нельзя использовать для противопожарных дверей.
