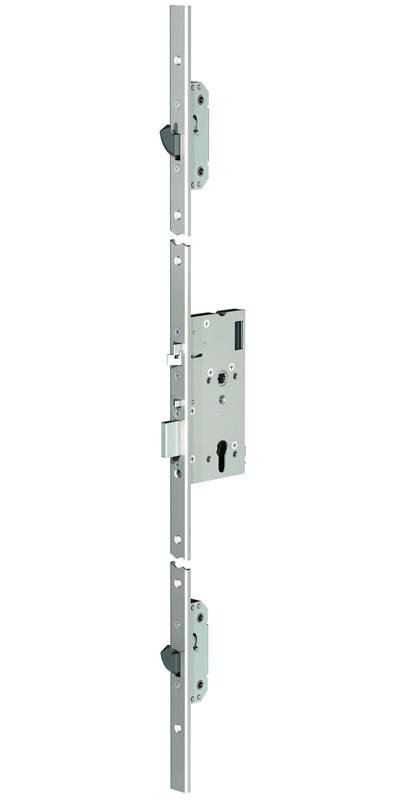

Моторный замок многоточечного запирания европейского стандарта для сплошных деревянных или стальных дверей с двумя основными ригелями и двумя дополнительными крюкообразными ригелями.
Экономичный выбор для дверей с высокой проходимостью и высокой механической надежностью. Протестирован на боковую нагрузку 40000 Н (4000 кг).
Использование дополнительных ригелей обеспечивает повышенный уровень безопасности.
Постоянно подключенная внутренняя ручка облегчает выход из помещения.
Обеспечивает функцию эвакуационного выхода при использовании нажимной штанги (пуш-бара).
Модификации замка рассчитаны на установку в двери высотой до 2000 мм и более.
Принцип действия:Основной ригель прямой конструкции убирается мотором или при нажатии на постоянно подключенную ручку или нажимную штангу.Двойной ригель облегченной конструкции не фиксирован, когда прямой ригель находится внутри корпуса замка.
Дополнительные ригеля управляются штоками от основного корпуса замка.
Закрывание замка происходит автоматически при закрывании двери, при этом прямой ригель выдвигается на 20 мм, а двойной ригель фиксируется. Дополнительные крюкообразные ригеля глубиной 24 мм зацепляются за запорные планки в дверной коробке.
Замок всегда открывается от внутренней ручки (или нажимной штанги) или от цилиндра (после открывания от цилиндра, замок возвращается в состояние электрического управления). При пропадании питания прямой ригель никогда не останется внутри корпуса, открывание возможно только от ключа или от ручки (или нажимной штанги).
Управление может осуществляться различными импульсными устройствами (считывающие устройства, кнопки, таймеры).
Технические характеристики:- Рабочее напряжение:12-24 В (±15%) пост. тока;12-18 В (-10% /+15%) перем.тока
- Ток: максимальный 450 мА (24 В пост. тока) ;700 мА (12 В пост. тока); Ток при работе микродвигателя 80 мА (24 В пост. тока); 125 мА (12 В пост. тока); Ток холостого хода 20 мА (24 В пост.тока); 25 мА (12 В пост. тока)
- Рабочая температура: -20°С — +60°С
- Выход ригеля:20 мм (прямой ригель);10 мм (двойной ригель)
- Выход дополнительного ригеля :24 мм (глубина); 10 мм (высота крюка)

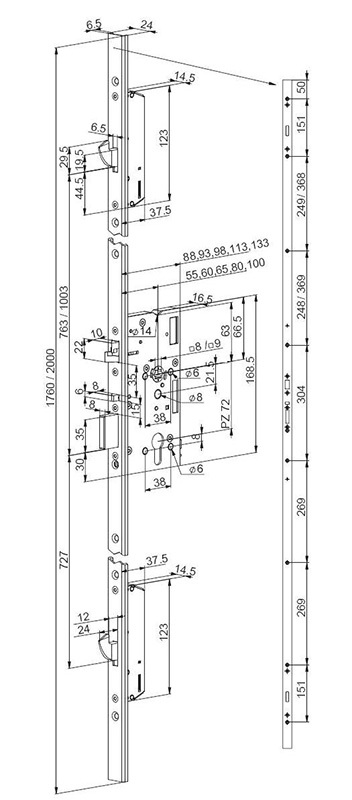

- Расстояние от поверхности передней планки до середины отверстия под цилиндр: 55 / 60 / 65 / 80 / 100 мм
- Передняя планка: 24 мм х 1760 / 2000 мм
- Шток: 9 мм (8 мм с адаптером)
- Реле индикации: Макс 0,1 А, 30 В AC/DC
- 0-3 сек.
- Ригель прямой конструкции внутри/вне корпуса.
Сталь хромированная
