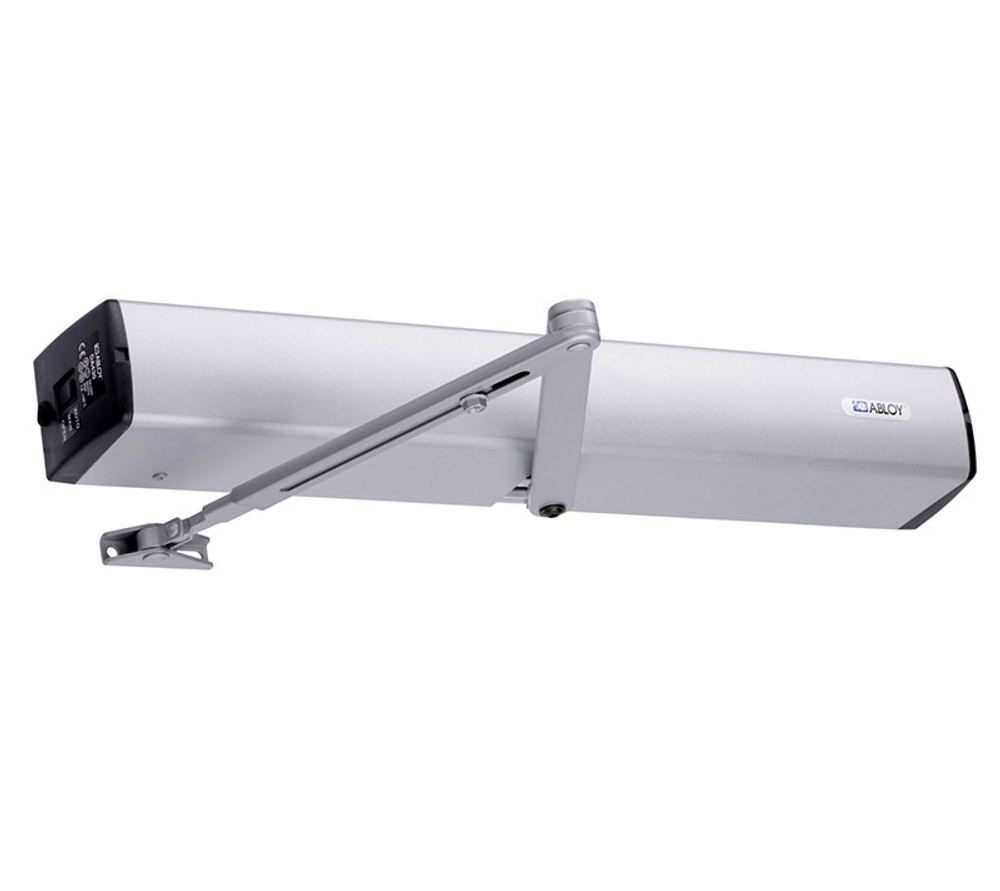

Оператор дверной автоматики предназначен для установки на внутренние двери зданий весом до 80 кг для обеспечения безопасного управления одностворчатыми распашными дверями без физического контакта пользователя с дверью.
Принцип действия:Оператор устанавливается на дверную коробку, усилие от оператора через тягу передается на дверное полотно. Рычаг тяги крепится к шпинделю оператора, другой стороной к дверному полотну. Допускается использование стандартной (рычажной) или скользящей тяг. Использование одной из них определяется габаритами двери, необходимым углом открывания и сторонностью установки оператора на двери.
Функционирование двери определяется настройками оператора дверной автоматики и подключенными внешними устройствами.
Имеется ряд функций и настроек, обеспечивающих длительную безопасную и удобную для пользователя работу дверной автоматики:
- Выбор размера двери
- Легкая / Средняя / Тяжелая
- Настройка скорости открывания и закрывания
- Настройка времени открытого положения
- 0-60 секунд и последовательная функция (первый импульс открывает, а следующий импульс закрывает дверь)
- Функция «Push & Go» «Толкнул и иди» как стандартная функция
- Прижим перед открыванием
- Усилие удержания двери
- Меры обеспечения безопасности
- Направление открывания, 4 попытки и дверь закрывается
- Направление закрывания, 4 попытки и дверь освобождается
Также имеется возможность подключения внешних устройств:
- Устройства управления
- Микроволновый радар, формирующий управляющий сигнал на открывание двери при приближении человека.
- Микроволновый бесконтактный сенсор, срабатывающий без непосредственного физического контакта
- Датчики безопасности, формирующие сигнал на остановку двери перед препятствием
- Кнопки нажимные
- Исполнительное устройство
- Замок электромеханический, работа которого синхронизирована с встроенным блоком управления оператора.

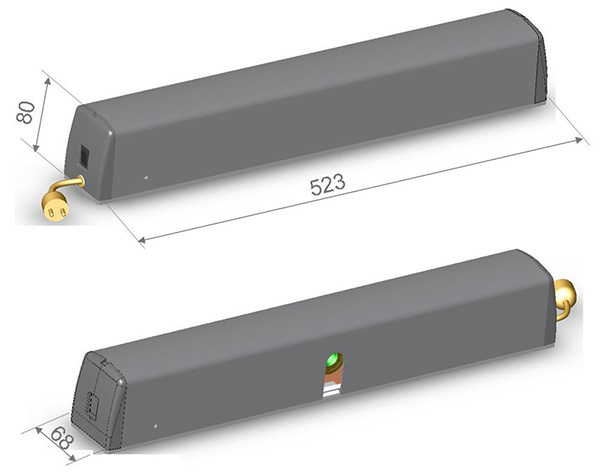

Размеры
- (Д) 523 x (В) 68 x (Ш) 80 мм
- вес 3,5 кг
Напряжение питания
- 110 - 230 В переем. (±15%) 50...60 Hz
- вход резервного питания 24 В пост. (±15%) 2A
Класс защиты
- IP20
Диапазон температур
- хранение -20...70 °C
- работа 0...40 °C
Свойства
- Автоматика распашных дверей для использования внутри помещения.
- Вес двери до 80 кг (стандартная тяга) и 60 кг (скользящая тяга).
- Низкий уровень шума.
- Компактная конструкция – легко устанавливать.
- Лёгкое открывание вручную.
- Функция Push&Go.
- Регулировка времени открытого положения 0...60 с или последовательное открывание.
- Встроенный источник питания для внешних устройств 24 В пост./0.5 A.
- вход дополнительного резервного питания (24 В пост. 2A).
Максимальные углы открывания:
- Со стандартной тягой DC190 Со стороны закрывания, 100°
- Со скользящей тягой DC194 Со стороны закрывания, 90° Со стороны открывания, 110°
