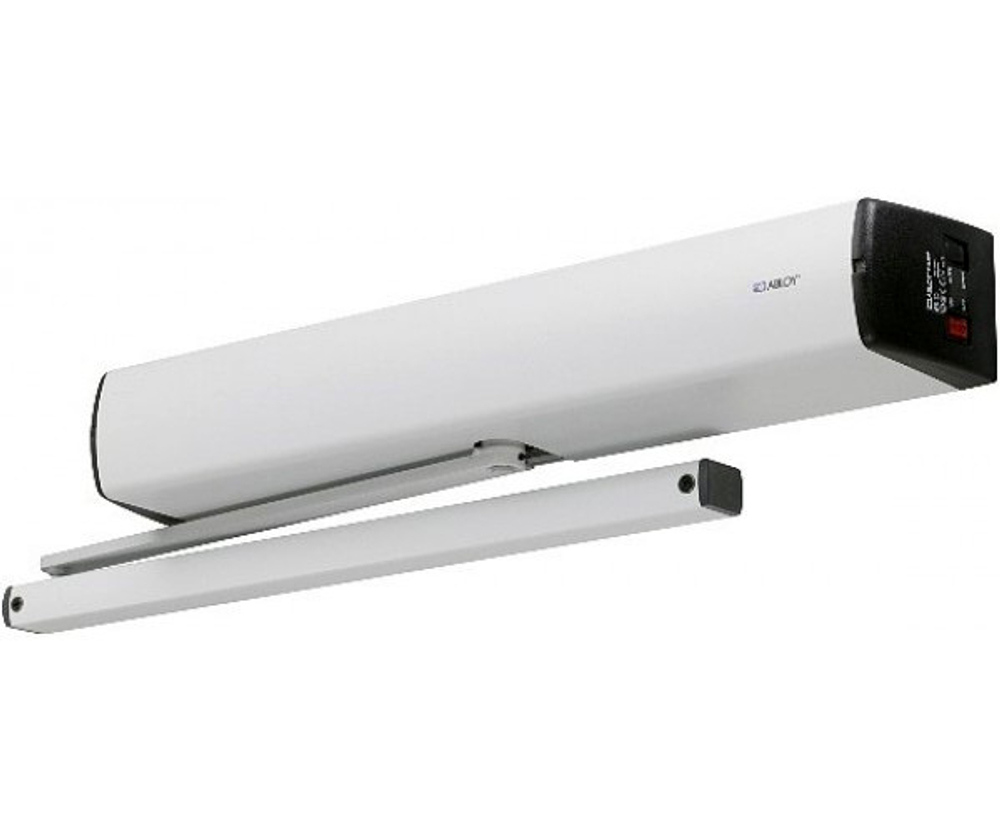

Оператор дверной автоматики предназначен для установки на внутренние и внешние двери зданий весом до 125 кг для обеспечения безопасного управления одностворчатыми противопожарными распашными дверями без физического контакта пользователя с дверью.
Принцип действия:Оператор устанавливается на дверную коробку, усилие от оператора через тягу передается на дверное полотно. Рычаг тяги крепится к шпинделю оператора, другой стороной к дверному полотну. Допускается использование стандартной (рычажной) или скользящей тяг. Использование одной из них определяется габаритами двери, необходимым углом открывания и сторонностью установки оператора на двери.
Дверь открывается от мотора и закрывается встроенным доводчиком. Мотор и доводчик подключены через муфту сцепления, которая включается во время цикла открывания и отключается во время цикла закрывания.
Автоматика управляется от нормально открытого устройства, перекидывающегося на замыкание. В случае обрыва электропитания автоматика переходит на ручное открывание. При этом закрывание осуществляется от встроенного доводчика.
Возможна окраска в линейке RAL по специальному заказу.
Функционирование двери определяется настройками оператора дверной автоматики и подключенными внешними устройствами.
Имеется ряд функций и настроек, обеспечивающих длительную безопасную и удобную для пользователя работу дверной автоматики:
- Выбор размера двери
- Легкая / Средняя / Тяжелая
- Настройка скорости открывания и закрывания
- Настройка времени открытого положения
- 0-60 секунд и последовательная функция (первый импульс открывает, а следующий импульс закрывает дверь)
- Функция «Push & Go» «Толкнул и иди» как стандартная функция
- Прижим перед открыванием
- Усилие удержания двери
- Меры обеспечения безопасности
- Направление открывания, 4 попытки и дверь закрывается
- Направление закрывания, 4 попытки и дверь освобождается
Также имеется возможность подключения внешних устройств:
- Устройства управления
- Микроволновый радар, формирующий управляющий сигнал на открывание двери при приближении человека.
- Микроволновый бесконтактный сенсор, срабатывающий без непосредственного физического контакта
- Датчики безопасности, формирующие сигнал на остановку двери перед препятствием
- Кнопки нажимные
- Исполнительное устройство
- Замок электромеханический, работа которого синхронизирована с встроенным блоком управления оператора.
- Пожарные датчики и пожарная сигнализация.
- При подключении этого оборудования автоматика работает в обычном режиме. При возникновении пожара автоматика не открывает дверь от устройств управления, и её придётся открывать вручную. После ручного открывания автоматика закрывает дверь доводчиком. При возникновении пожара дверь в любом случае закрывается.
Размеры
- (Д) 721 x (В) 85 x (Ш) 107 мм
- вес 9 кг
Напряжение питания
- 100 - 230В перем. (±10%) 50...60 Hz
- Номинальная мощность 120 Ватт
- Класс защиты IP20
Температурный диапазон
- хранение -20...+50°C (В сухом помещении)
- работа -15...+50°C (В сухом помещении)
- Распашная автоматика дверей не должна устанавливаться в местах, где возможно попадание воды или снега.
Свойства
- Автоматика распашных дверей с большой проходимостью для использования внутри помещения.
- Вес двери до 125 кг (стандартная тяга) и 100 кг (скользящая тяга).
- Низкий уровень шума.
- Компактная конструкция – легко устанавливать.
- Лёгкое открывание вручную.
- Функция Push&Go.
- Работа как обычного дверного доводчика, когда питание выключено или временно отсутствует.
- Подключение к пожарным датчикам и пожарной сигнализации
- Регулировка времени открытого положения 0...60 с или последовательное открывание.
- Реле управления замком с NO/NC контактами
- Встроенный источник питания для внешних устройств 24В пост./0.5A.
- вход дополнительного резервного питания (24В пост. 2A).
Максимальные углы открывания:
- Со стандартной тягой DA147/DA148
- Со стороны закрывания, 110°
- Со скользящей тягой DA149
- Со стороны закрывания, 100°
- Со стороны открывания, 110°
